AVGAを試してみた

以前、senshuさんがすんさんの掲示板でご紹介くださったAVGAですが、既にすんさんやぼのぐらしさんが試されています。

すんさんの解説どおり作って、そのまま動きました。

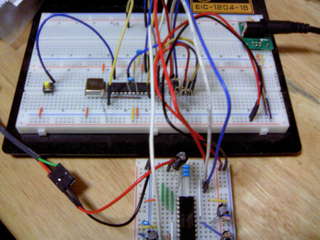

全体の様子です。

奥の方がATMega168とビデオ出力用の抵抗ネットワークです。手前がRGB→コンポジットの変換です。20MHzのクロックは発振子ではなく発振器を使っています。

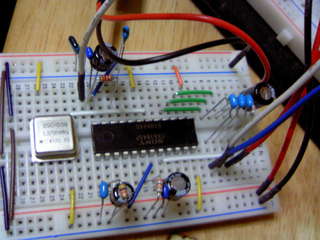

RGB→コンポジット変換です。

CXA1645Pという変換のICを使っています。以前は秋月で1000円で売っていたのですが、今はありません。
Interfaceの2007年7月号にV850基板を使ったテレビゲームという記事があって、そのときに買いました(そのときに書いたもの)。

最初の画面


スイッチ0を押した直後のスタート画面

横着してスイッチを一つしかつけていないので、見れるのはここまでです。

すんさんの解説記事のおかげで、すんなり動きました。ありがとうございました。
それにしても、AVRだけでテレビ画面が出るのはすごいですね。
